Schnelle Überprüfung von Kabeln und Crimpverbindungen
Ideal für kleine und mittlere Leitungsquerschnitte, das System Wiretest T1 ermöglicht die Abzugskraft bei Kabelschuhen bis 2 000N zu messen. Es ist für eine Benutzung beim Wareneingang, in der Produktion und bei Qualitätskontrollen geeignet und es ermöglicht, schnelle und genaue Messungen von Kabelschuhen und Kontaktelementen durchzuführen, wie zum Beispiel:
- Charge-Fertigung überprüfen
- Produktionsstart validieren
- Crimpzange validieren
- Die von Lieferanten empfangenen Waren überprüfen
- Überprüfung des Kabelzustands bei Wartungen
- Einen neuen Lieferant oder einen neuen Typ von Kabelschuh oder Kabel validieren
Der Wiretest T1 ist benutzerfreundlich und kann von dem Benutzer sehr schnell angewendet werden. Er wurde speziell für Zugtests auf Kabelschuhe entwickelt und kann sich an jeder Situation anpassen. Zusätzliche Zubehör können auch für besondere Fälle montiert werden.
Mit dem Wiretest T1 können Sie das folgende kontrollieren: Kabelschuhe mit Vercrimpen oder Lötverbindungen, Steckerkontakte, Zungen, Verbinder (RJ45, Antenne...), Klemme usw.

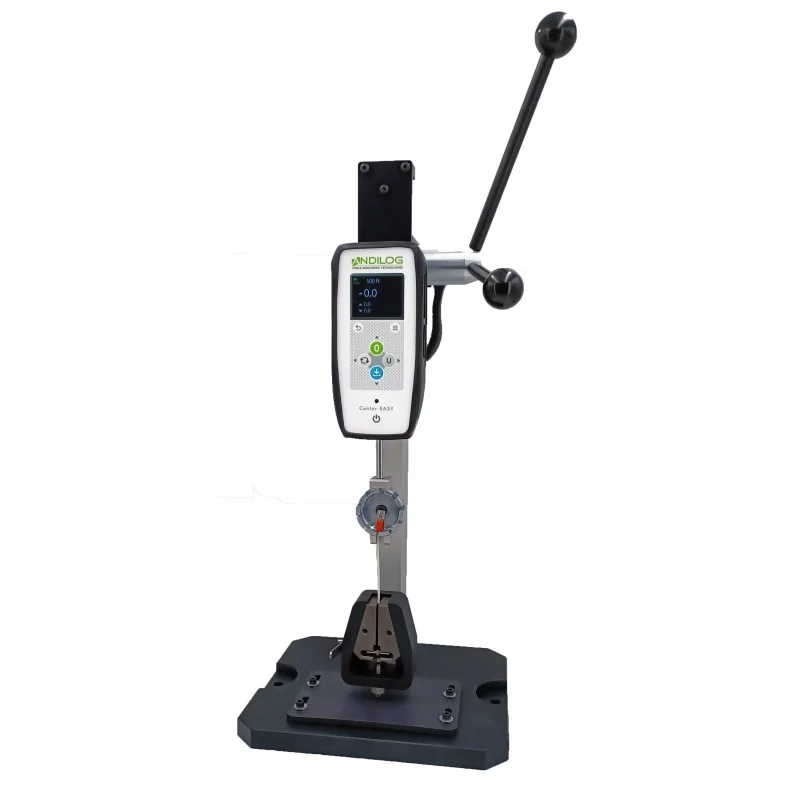

Grafisches Kraftmessgerät Centor Easy
Das Kraftmessgerät Centor Easy besitzt zahlreiche Funktionen die heutzutage bei der Qualitätskontrolle unentbehrlich sind, z. B.: einfaches Ablesen der Werte dank des großen Displays, Hintergrundbeleuchtung, RS232-Ausgang, interner Speicher für 100 Werte und programmierbare Schwellenwerte mit visuellem und akustischem Alarm. Die M5 Gewinde dieses Geräts ermöglichen eine Befestigung an der Rückseite des Kabelprüfstands Wiretest T1.
Die hohe Abtastrate erlaubt eine Messfrequenz von 1.000 Hertz bei einer Auflösung von 1/10.000 der Gesamtskala und einer Abweichung unter 0,1% v.E.
Hauptfunktionen des Centor Easy:
- PASS/FAIL Funktion
- Automatische Messung des Minimums und Maximums
- Großer Bildschirm mit 2 gleichzeitig angezeigten Werten
- Statistische Berechnungen der Ergebnisse: Mittelwert, Standardabweichung
- 8 interne Sensoren verfügbar: 5N, 10N, 25N, 50N, 100N, 250N, 500N, 1 000N
Prüfstand TEX und Klemme für Kabel
Sehr robust, der Prüfstand TEX ermöglicht die Durchführung von Zugtests bis 2 000N. Sein System mit Doppelgriff (kleine und lange) ermöglicht die Zugkraft je nach Kabelschuhgröße anzupassen. So ist es möglich die ausgeübte Kraft mit Genauigkeit zu dosieren besonders bei zerstörungsfreien Tests (Zugtests bis zu einer definierten Zugkraft).
Der Wiretest T1 ist mit spezifischem Zubehör für die Zugtests von Kabeln ausgerüstet. Er besteht aus einer selbst arretierenden Klemme, die auf dem unteren Teil des Prüfstands, für die Haltung des Kabels oder des Fadens angebracht ist. Diese Art von Klemme bietet den Vorteil, den Anzug mit zunehmender Zugkraft zu erhöhen. So wird ein Verrutschen bei Ausübung der Zugkraft vermieden.
Crimpverbindungsaufnehmer AWG 14 bis AWG 3
Das Fixierungssystem auf dem oberen Teil hängt von dem Kabelschuhtyp ab, den man testen möchte. Standardmäßig wird der Wiretest T1 bis 1 000 N mit einem rotierenden Crimpverbindungsaufnehmer ausgerüstet, was ein breites Spektrum von Einkerbung für unterschiedliche Leitungsquerschnitte ermöglicht (8 Einkerbungen von 1,5 mm bis zu 6,3 mm Breite erhältlich). Der Wiretest T1 ist für Stecker und Kabelschuhe mit Vercrimpen, welche größer sind als das Kabel, bis AWG 8 sehr gut geeignet.
Bei geraden Verbindungen, bei Zungen oder bei spezifischen Kabelschuhen über 1 000N wird statt dem rotierenden Crimpverbindungsaufnehmer eine zweite selbst arretierende Klemme für die Haltung von allen Typen von Kabelenden montiert.
>> In diesem Video sehen Sie, wie eine Crimpverbindung mit dem Crimpverbindungsaufnehmer überprüft wird.
Lieferumfang des gebrauchsfertigen Systems:
- Manueller Prüfstand TEX555
- Kraftmessgerät Centor Easy mit hoch präzisem internen oder externen Kraftsensor je nach Messkapazität
- Crimpverbindungsaufnehmer
- Ein oder zwei selbst arretierende Klemmen je nach Version
- COFRAC verbundenes Kalibrierzertifikat
Technische Eigenschaften:
- Prüfstand geeignet für Kräfte bis zu 2 kN
- Hub der Führung:175 mm
- Verfahrstrecke pro Handradumdrehung: 76 mm
- Höhe zwischen dem Tisch und der Führung: 380 mm
- Wegauflösung: 0,01 mm
- Abmessung des Arbeitstisches: 230 x 240 mm
- Gesamte Höhe: 476 mm
