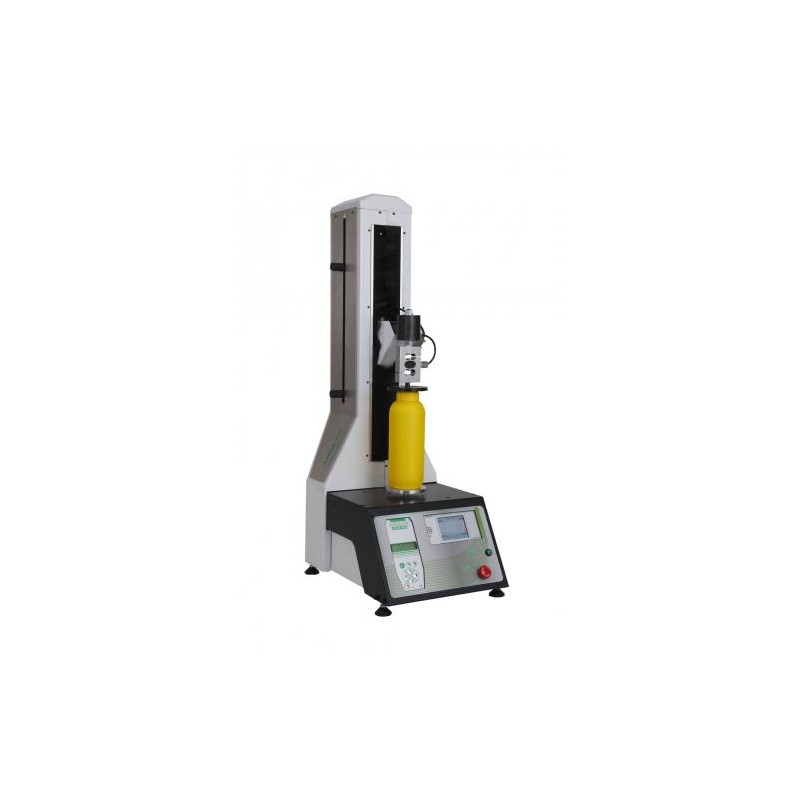

TOPLOAD - Druckkraftsystem für Flaschen und Behälter

Highlights:
  • Prüfstand für Druckkraft- und Stauchwiderstandtests
  • Geeignet für Flaschen und Behälter bis zur 400mm Höhe
  • Messbereiche 1 000N und 2 000N
Code TOPLOAD
Preis 6,995.00€
Lieferzeit
  • Broschüre
  • 3D-Modell
  • Skizze
  • youtube video
La mesure de compression des emballages

Druckkraftmessung an Verpackungen

Die Druckkraftmessung an Verpackungen ermöglicht ihren guten Stand zu überprüfen besonders beim Transport. Die Stichprobenkontrolle ermöglichen, die notwendige Kraft zu messen, um die Verpackung zu zerdrücken   Der Prüfling kann eine Kunststoff-, PET oder Metalflasche, Kartonverpackung oder Dose sein.

Für die Messung wird ein Prüfling  bei konstanter Geschwindigkeit zerdrückt  und die notwendige Kraft bis zur Verformung wird gemessen. Verschiedene Messtechniken sind je nach Verpackungsart und gewünschtem Widerstandskriterien einsetzbar: Messung bis zum Bruch, Kraft zu einer bestimmte Höhe, Kraft zu einem vorgegebenen Zerdrücken, Zerdrücken zu einer vorgegebenen Kraft usw.




La solution Topload

Die Topload Lösung

Andilog bietet eine spezifische Lösung für die Druckkrafttests an Verpackungen: die Reihe Topload. Die Topload Maschinen werden auf Basis der Prüfmaschinen für industrielle Tests Stentor entwickelt, welche eine schlüsselfertige Lösung für Qualitätskontrolle an Falschen, Flakons, Dosen und anderen Behältern bietet.

Die Produktreihe Topload ist in 2 Versionen erhältlich, abhängig von der maximalen zu ausübende Kraft und maximaler Verpackungshöhe:

  • TOPLOAD 1000: Max. Leistung 1 000 N, max. Flaschenhöhe 350 mm
  • TOPLOAD 2000: Max. Leistung 2 000N, max. Flaschenhöhe 400 mm



Principales fonctions et types d'essais

Hauptfunktionen und Testarten

Der Topload ist für alle Druckkrafttests mit einer konstanten Geschwindigkeit zwischen 5 und 350 mm/min geeignet. Sein Regelsystem gewährleistet eine homogene und konstante Kraftausübung während dem Test zu einer vorgegebenen Geschwindigkeit.

Mit dem Topload können folgende Druckkrafttests durchgeführt werden:

  • Messung bis zur Bruchkrafterkennung mit automatischem Rückkehr
  • Kraftmessung zu einem bestimmten Weg (z.B. die notwendige Kraft, um eine Flaschen von 10 mm zu Zerdrücken
  • Kraftmessung bei einer bestimmten Höhe (z.B. Kraft, wenn die Flasche 250 mm groß ist)
  • Messung des Zerdrückens zu einer bestimmten Kraft (z.B. wie tief die Flasche bei einer Kraft von 100N zerdrückt wurde)



Topload Les mesures

Arbeitsprinzipien

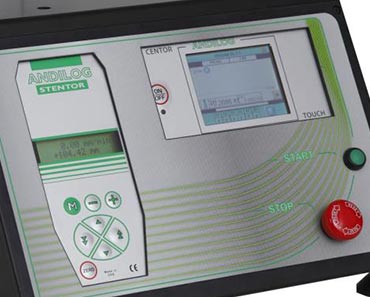

Wenn die Topload-Parameter für Ihren Test eingestellt sind, muss der Benutzer nur auf einem Knopf drücken, um die Messung zu starten. Der Topload fährt automatisch runter, führt die Messung durch und fährt über den Prüfling wieder hoch, damit er herausgezogen wird und, weitere Messungen durchgeführt werden können.

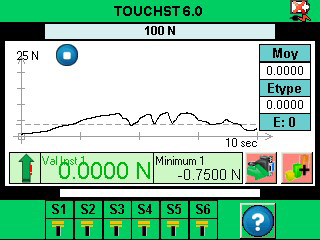

Das farbigen Touch Display des Topload zeigt die gemessene Kraft des Tests an (z.B. Maximum, Bruchkraft). Der Benutzer kann den angezeigten Wert ablesen und den nächsten Test starten.

Der Topload verfügt ebenfalls über eine Kurvenverlaufsfunktion in Echtzeit. So kann der Anwender einen Überblick der Messung haben. Diese Kurven können in Option gespeichert werden.


Toplaod Sauvegardes des résultats et connexion

Datenerfassung und –Evaluierung

Der Topload verfügt über unterschiedliche Speichermodi und Einstellungen:

  • Interner Speicher: Speicherung bis 2 000 Ergebnisse (z.B. 2 000 Max. Werte). Die Werte können als Option dann dank der Software RSIC LAB oder Datastick auf einen Computer übertragen werden.
  • Datastick: Ergebnisse- und Kurvenspeicherung auf einem USB Stick für einen Export auf den Computer
  • Califort: Fortschrittliche Steuerung mit Datenerfassung und Berichterstellung. Nutzen Sie alle Topload-Fähigkeiten mit der Programmierung von komplexer Sequenzen, einer vollständigen Verfolgbarkeit und der Automatisierung von Messberichten.
Topload Capteur de force SPIP

Auswechselbare, zusätzliche SPIP Kraftsensoren

Die Reihe Topload wird mit einem Kraftsensor hoher Genauigkeit geliefert, um wiederholbare Tests zu mit sehr geringen Abweichungen mit der Zeit zu gewährleisten. Die Messgenauigkeit für die Kraftsensoren ist 0,1% v.E. mit einer Messfrequenz von 1 000Hz.

Außerdem sind die Sensoren mit der SPIP Technologie ausgerüstet, welche die Kalibrierparameter und Ihre Einstellungen speichern. So können Sie mehrere Sensoren austauchen, die automatisch von der Prüfmaschine erkennt werden und ihre hohe Genauigkeit behalten. Mit einer Maschine können Sie über mehrere Sensoren unterschiedlicher Kapazität oder einen Sensor im Notfall verfügen, um ein langes Stillstand während der Kalibrierung zu vermeiden.

Technische Eigenschaften:

  • Kraftgenauigkeit: 0.1% v.E.
  • Messfrequenz: 1 000 Hz
  • Kraftauflösung: 1/10 000 v.E.
  • Wegauflösung: 0.02mm
  • Geschwindigkeit: von 5 bis zu 350 mm/min
  • Austauchbare Kraftsensoren
  • Netzteil: 110V / 220V


Lieferumfang des gebrauchsfertigen Systems:

  • Prüfmaschine
  • Kraftsensor 1 000 N oder 2 000 N
  • COFRAC verbundenes Kalibrierzertifikat
  • Stützplatte Ø  100 mm
  • Druckplatte Ø 50 mm
  • Bedienungsanleitung
Code TOPLOAD
Preis 6,995.00€
Lieferzeit
  • Broschüre
  • 3D-Modell
  • Skizze
  • youtube video
