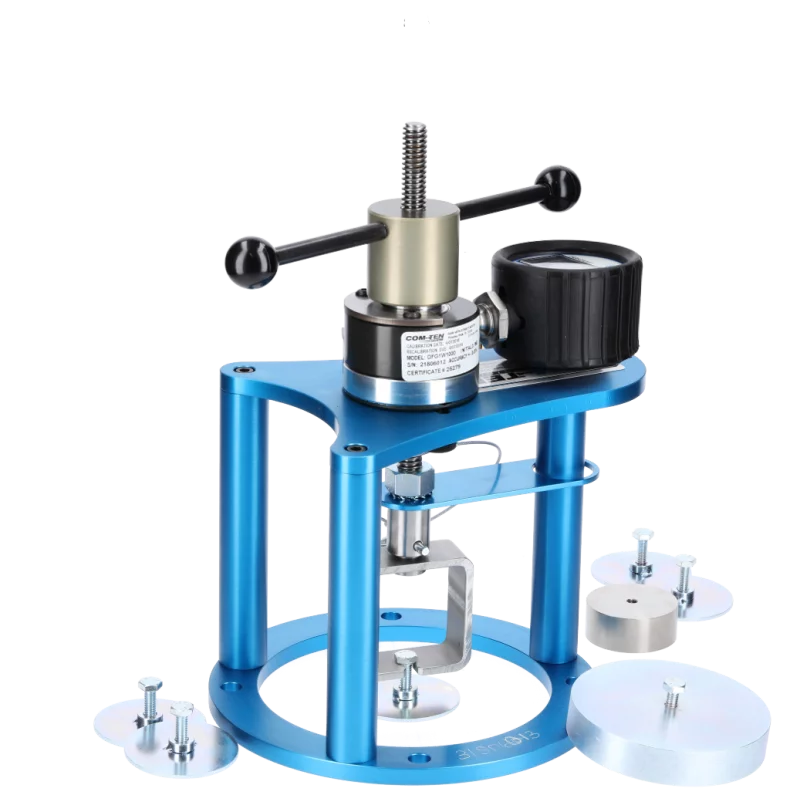

ADHOR - Zugprüfgerät für Zugwiderstandstests und Messungen der Klebkraft von Schaumstoffen

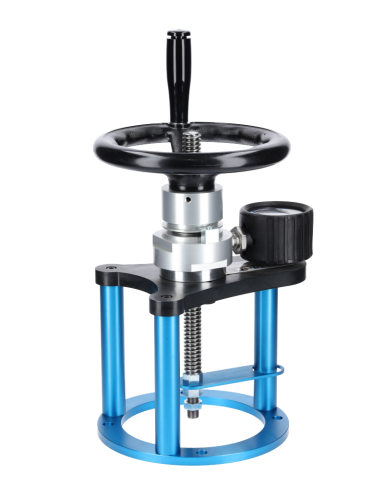

Eine Anwendung ohne Spuren mit der Lochverhinderungsstütze

Die Extraktometer ADHOR sind mit einer abmontierbaren Lochverhinderungsstütze ausgerüstet. Diese Stütze verteilt die Kraft gleichmässig während den Zugtests und vermeidet Spuren auf empfindlichen Beschicktungen hinterzulassen.

Sie ist für Matarialstests an Dächern, Membranen, Holz oder Stütze deren Aussehen ein wichtiger Faktor ist besonders nützlich. Sie vermeidet, dass die Füsse des Extraktometers sich in das Material hineinsteckt.

Zuverlässige Zugwiderstandstest und Messungen der Klebkraft

Ablauf eines Klebkrafttests:

Es gibt verschiedene Tests zur Überprüfung der Haltekraft von Pastillen. Der Standardtests besteht darin, die Pastille auf die zu testende Unterlage zu kleben und bis zum Reißen zu ziehen. Dieser Widerstandstests wird wie folgt vorgegangen:

• Zuschneiden der Unterlage mithilfer eines Trepans mit dem gleichen Durchmesser wie die Stahlscheiben. Der Test erfolgt auf einige Milimeter Tiefe
• Die Scheibe wird an die geschnittene Stelle mit einer Bi-komponente Epoxy-Klebe geklebt
• Mithilfe des Extraktometers zieht man auf die Scheibe bis zu einer gegebenen Kraft oder bis zum Abreißen je nach Fälle.

Umwandlung der Vorspannkräfte in Spannung:

Die Einheiten der Haltekraft in Zug werden öfters in Spannungseinheiten ausgedrückt (N/mm² oder MPa, psi...). Jedoch misst der Extraktometer in Krafteinheiten (N, daN, lb, kN...). Die Umsetzung zwischen der Spannung und der Kraft hängt von der Fläche der benutzen Scheiben ab.

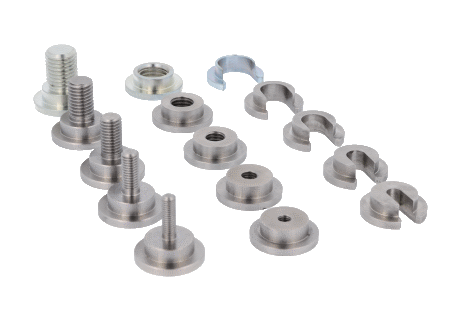

Die zu klebenenden Pastillen können Rund oder Viereckig sein. Für die runden Pastillen, gibt es normalerweise 3 Durchmesser: 20 mm, 50 mm und 100 mm. Die entsprechenden Flächen für diese Durchmesser sind wie folgt:

    20 mm -> Fläche 314 mm²
    50 mm -> Fläche 1 963 mm²
    100 mm -> Fläche 7 854 mm²

Wenn das Halten für Ihre Tests z.B. 3 MPa (3N/mm²) erreichen soll, ist die entsprechende Kraft von der gewählten Scheibe abhänging (Kraft= Spannung X Scheibenfläche)

    20 mm -> 3 x 314 = 942 N
    50 mm ->  3 x 1 963 = 5 889 N
    100 mm -> 3 x 7 854 = 23 562 N

Sie sollen die Abmessung Ihrer Scheibe in Übereinstimmung mit der vorgeschriebenen Tests und der Kapazität des Extraktometers auswählen.
