Extractor - Zugprüfgerät für Dübel und Verbindungselemente
Der EXTRACTOR ist ideal, um die Zugfestigkeit von Befestigungsmitteln zu überprüfen. Mit dem Extractor können Sie die Zugfestigkeit von Befestigungssystemen in verschiedenen Materialien (Holz, Beton, Mauerwerk, Metall...) vor Ort bewerten.
Der Extractor wurde speziell für folgende Zwecke entwickelt:
- Messung der Ausziehkraft, um eine durchgeführte Arbeit zu bestätigen
- Überprüfung der korrekten Installation bestehender Befestigungen
- Messung des Ausziehwiderstands von Befestigungen, die zur Befestigung verschiedener Komponenten verwendet werden
- Ermittlung der Haltekraft von Verankerungen (Sicherheitsleine, Gerüst...)
Der Extractor ist ein wichtiges Werkzeug in der Bauindustrie, wo es wichtig ist, Verankerungen und Befestigungen an neuen und alten Gebäuden zu validieren und zu überprüfen.
4 verfügbare Kapazitäten: 4.5kN, 9kN, 18kN, 27kN
EXTRACTOR
From 1895 zzgl. MwSt. €
Dieses spezielle Set wird mit einem kompletten Sortiment an Zubehör geliefert:
- Ein Zugprüfgerät EXTRACTOR (mit seiner digitalen Kraftmessdose mit Batterie)
- Eine Halterung für Zugringe
- 4 Spaltringe M6-M12 oder M8-M16
- 4 Gewindestangen M6-M12 oder M8-M16
- 4 Knöpfe mit Gewinde M6-M12 oder M8-M16
- Abnehmbare Anti-Perforationsbasis
- 1 Transportkoffer
- 1 Kalibrierzertifikat
Auf Anfrage sind auch Verlängerungsbeine, Stellfüße und Ringschrauben-Adapter erhältlich.
Typische Anwendungen des EXTRACTORs
Der Extraktor wurde speziell für die folgenden Prüfungen konzipiert:

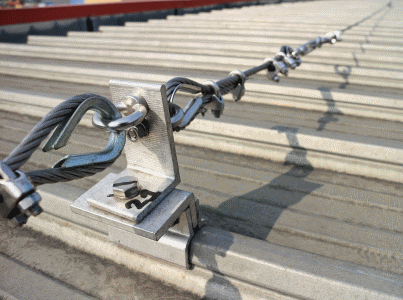

- Messung der Festigkeit der Ankerpunkte, Sekuranten und Sicherungsseile (für PSAgA)
- Validierung der Installation von Gerüsten, Dämmplatten
- Messung der Zugfestigkeit der verwendeten Verbindungselemente und der guten Qualität der Materialien

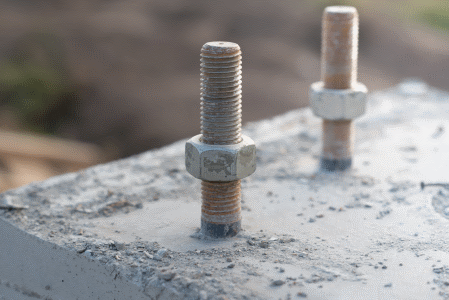

- Überprüfung der Befestigungskraft von Verankerungspunkten (Befestigungsbolzen, Mutter, Schrauben, Dübel, Schwerlastanker, Nagel usw.)
- Kontrolle und Reparatur von Klettersteigen und Klettergriffen
- Prüfung von Hebe-Ankerpunkten in Aufzugsschächten
Wie führt man ein Zugtest an Befestigungen durch?
Dieses robuste und leichte Auszugsprüfgerät mit Kurbel ermöglicht die Kraft an jedem Einsatzort zu messen und die Zugfestigkeit zu überprüfen. Er kann auf verschiedenen Materialien verwendet werden wie z.B. Mauerwerk, Beton, Holz, Gestein usw.
Die Zugkraft wird durch Drehen der Kurbeln auf die mechanischen Verbindungselemente aufgebracht. Die Messwerte (aktuelle und maximale Kraft) werden auf dem digitalen Display mit einer Genauigkeit von 0,5% vom Sensorendwert angezeigt. Der Benutzer kann mit dem Dübelprüfgerät entweder eine definierte Kraft für eine bestimmte Zeit ausüben (z.B, 5 kN für 20 Sekunden) oder bis zum Bruch der Verankerung messen.
- Messrichtung
- Zug
- Genauigkeit
- 0.5 % v.E.
- Autonomie
- 2 000 Stunden
- Messeinheiten
- N, kg, lb
- Anzeige
- 1 Zeile
- Bruttogewicht
- 7 kg
- Herstellungsland
- USA
