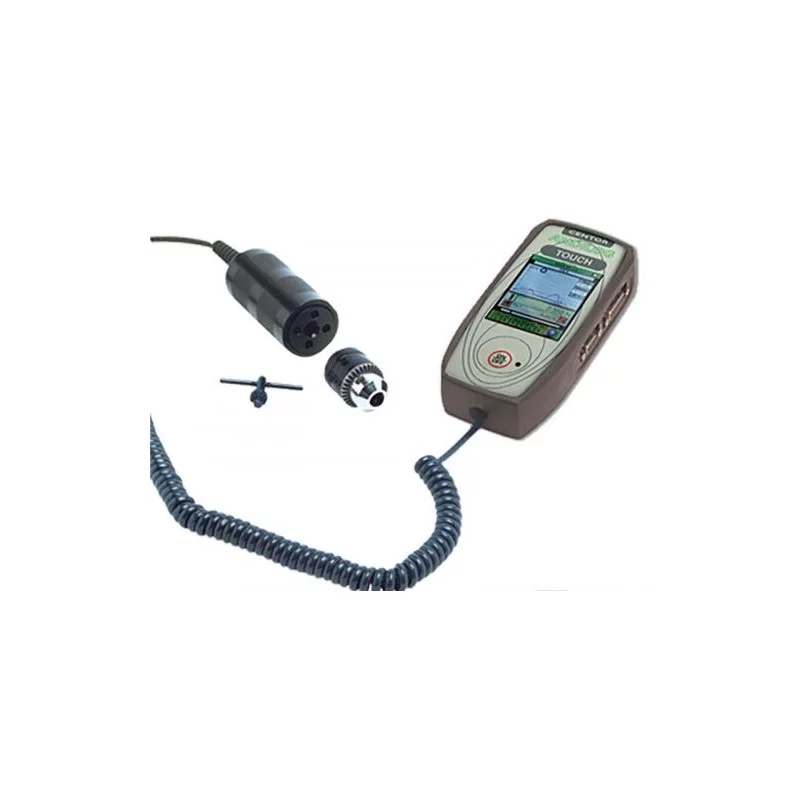

GYROTORK TH - Schraubendreher mit Drehmoment und Winkelanzeige

Highlights:
  • Kurvenverlauf des Drehmoments und Winkels
  • Genauigkeit des Drehmomentsensors: 0,5% v.E.
  • Verfügbare Kapazitäten:  1,5 Nm, 6 Nm, 12 Nm
  • Automatische Berechnungen des Drehmoments zu einem bestimmten Winkel
Code GYROTORK TH
Preis 2,895.00€
Lieferzeit
  • Broschüre
  • 3D pdf
  • Plan
  • youtube video

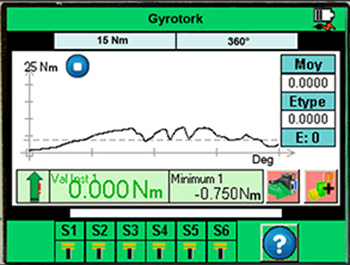

Anzeige der Kurve auf dem farbigen Display

Anzeige des Kurvenverlaufs auf dem farbigen Display

Der Gyrotork TH zeigt den Kurvenverlauf des Drehmoments und Drehwinkels auf seinem farbigen Display in Echtzeit an.

Die Ergebnisse von jeder Messung werden automatisch berechnet wie z.B. das Maximum, das Auslösemoment oder der Winkel zu einem bestimmten Drehmoment.

Die Einstellung und die Navigation erfolgen durch das Touch-Display für eine vereinfachte Bedienung und eine bessere Ergonomie.

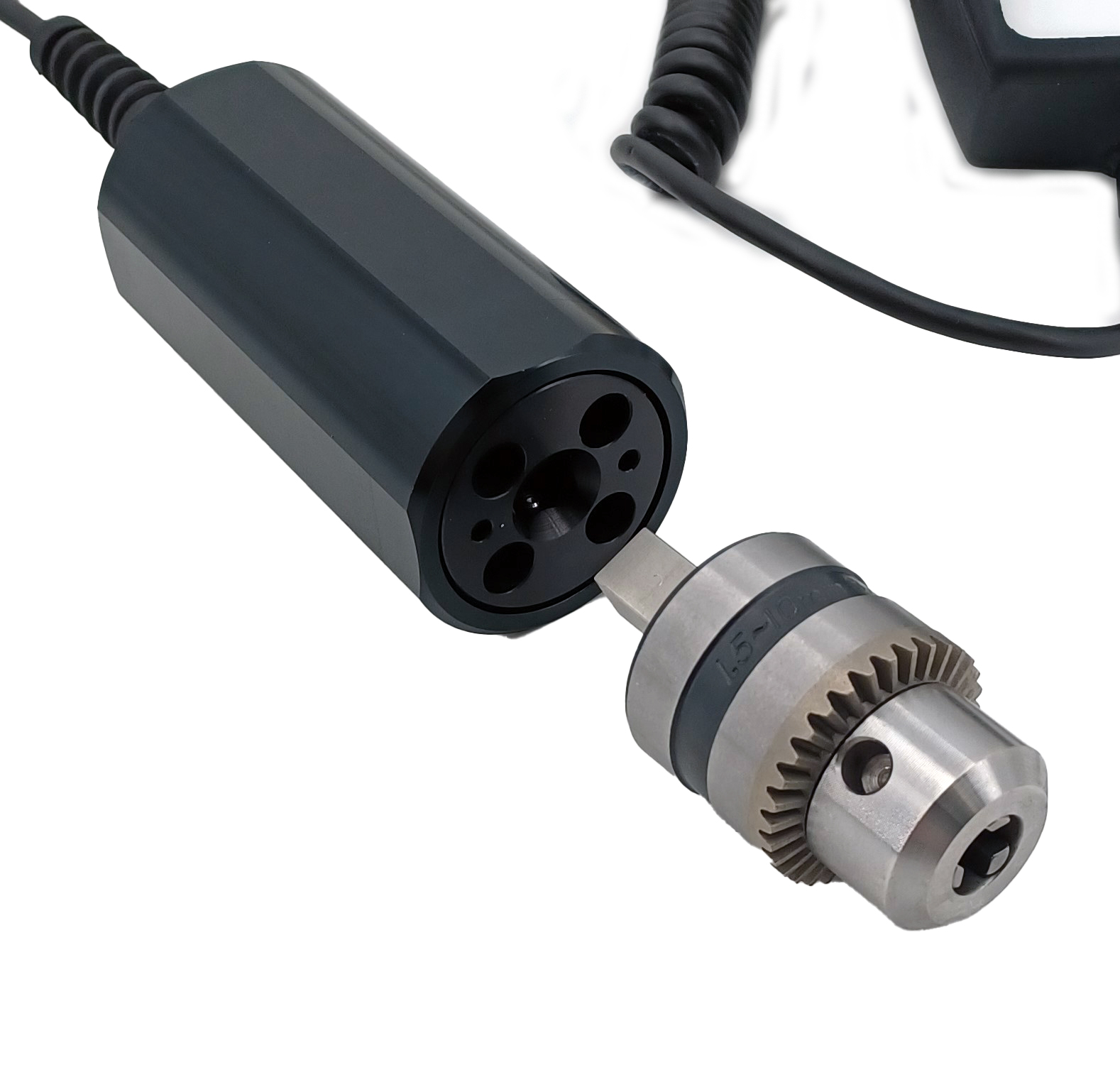

Handsensor TH von Andilog

Eine einfache Bedienung

Die Funktionen des Gyrotorks wurden speziell für Drehmomentmessungen entwickelt:

>> Gyroskopsensor in der Achse des Drehmomentsensors

>> Automatische voreingestellte Berechnungen: Peak, Drehmoment zu einem bestimmten Winkel, Auslösemoment, Winkel beim Auslösemoment

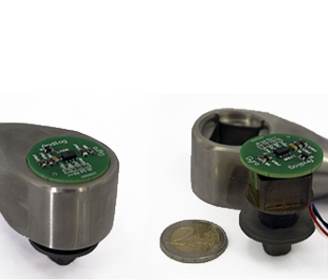

Einbindung der Drehmoment- und Winkelsensoren

Einbindung der Drehmoment- und Winkelsensoren

Der von Andilog entwickelte Sensor im Gyrotork besteht aus einem Drehmomentsensor mit DMS (Dehnungsmessstreifen) hoher Genauigkeit und einem Winkelsensor basierend auf einem Gyroskop.

Diese zwei Miniatursensoren werden eingebunden und perfekt in den Messkopf ausgerichtet, um genaue und wiederholbare Messungen zu gewährleisten.

Der Sensorausgang ist einem Außengewinde 3/8 ausgerüstet. Dieser ermöglicht jegliche Hülsen, Schraubendrehereinsätze oder mit Schraubenschlüssel kompatiblen Werkzeuge zu montieren.

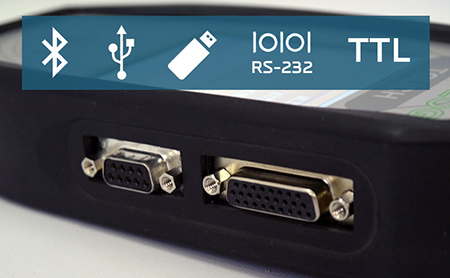

Vernetztes Drehmomentmessgerät Gyrotork

Vernetztes Drehmomentmessgerät



  • SUSB-Ausgang
  • RS232-Ausgang
  • Optionelles Bluetooth-Modul >> Entdecken
  • Optionelle Speicherung auf USB-Stick >> Datastick
  • 6 TTL Ausgänge und 3 TTL Eingänge

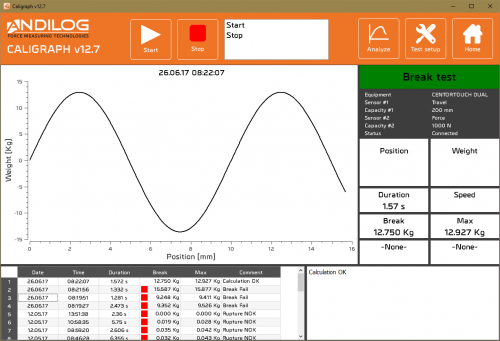

Caligraph V15

Caligraph V15

Verbinden Sie den Gyrotork TH zu der Datenerfassung- und Berichtserstellungssoftware Caligraph und nutzen Sie alle Analyse- und Berichtfunktionen für Ihre Tests.

Caligraph unterstützt Sie in Ihren Messungen und ermöglicht eine detaillierte Rückverfolgbarkeit Ihrer Drehmoment- und Winkelversuche.

>> Caligraph entdecken

Drehmoment- und Winkelüberprüfung an einer Befestigung

Handdrehmomentsensor

Die Gyrotork -Reihe ist mit einem Sensor mit hoher Genauigkeit ausgestattet und ermöglicht wiederholbare äußerst stabile Messungen.

Die Drehmomentmessgenauigkeit ist 0,5% der Sensormesskapazität und die Messfrequenz erfolgt mit 1 000 Hz.


    • Technische Eigenschaften:
    • Genauigkeit des Drehmomentsensors: 0,5% v.E.
      Genauigkeit des Winkelsensors: 2% des gelesenen Wertes
      Messfrequenz: 1 000 Hz
      Auflösung: 1/ 10 000 v.E.
      Einheiten: Nm, kgcm, mNm, lbin, ozin, deg, tr
      Speicher: 2 000 Ergebnisse, 1 Kurvenverlauf
      Messfunktionen: Anzeige in Echtzeit, Peak, Auslösemoment, Winkel @ Drehmoment, Drehmoment @ Winkel
      Betriebsdauer: 8 Stunden Messungen
    •
    • Lieferumfang des gebrauchsfertigen Systems:
    • Gyrotork Messbereich: 0,35 Nm, 1,5 Nm, 6 Nm, 12 Nm
      Stromversorgung: 110V/220V
      Herstellerkalibrierzertifikat für den Drehmomentsensor
      Transportkoffer
      USB-Kabel und Software Caligraph
      Gebrauchsanweisung
Code GYROTORK TH
Preis 2,895.00€
Lieferzeit
  • Broschüre
  • 3D pdf
  • Plan
  • youtube video
